雪佛兰全新科鲁兹2017 安装教程



安装时不用破线，线路采用对插插头设计

安装方便。对原车线路无不良影响。



第一步：拆方向盘，更换气囊线圈

根据维修手册，建议断电或取下钥匙再拔插头。

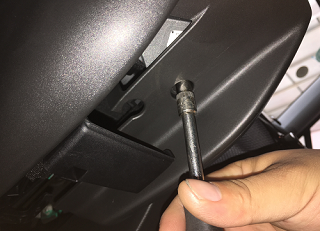

先把方向盘后面的装饰盖取下来







把方向盘后面的装饰盖取下来

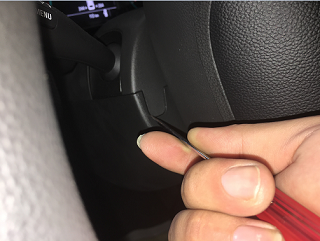

接下来把方向盘转动到方便操作的位置【现在要从方向盘背面操作】

方向盘转动180度时容易操作

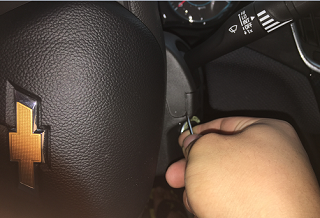

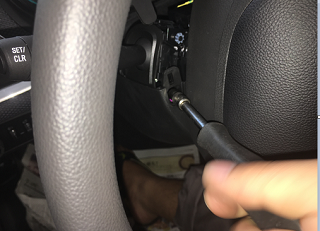

方向盘不动。按如上方法把卡扣松开后，将气囊上面取开一点点，再向下用力，就可以取下气囊了。

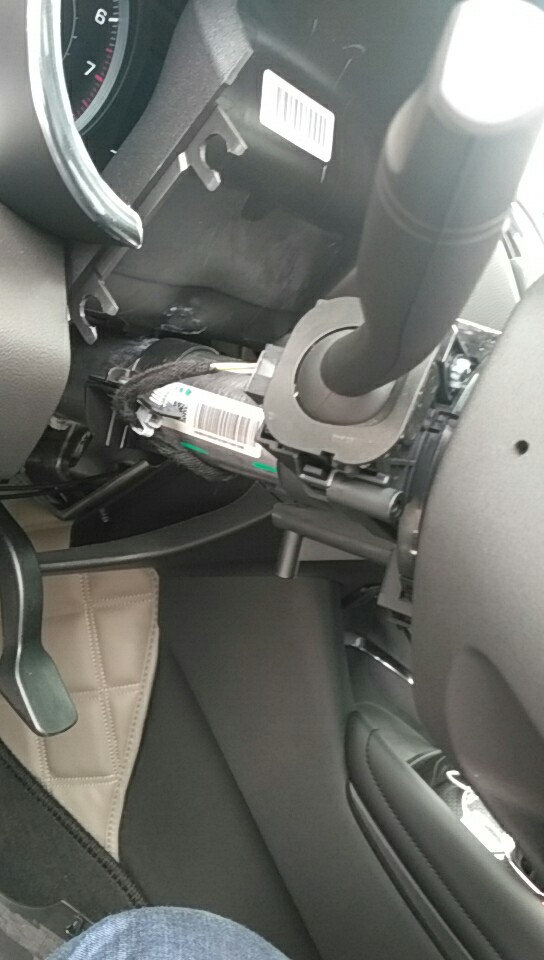

取下气囊后请将方向盘摆正，再把方向盘中间的固定镙丝取下来。然后，再更换气囊线圈。请注意：一定要将方向盘摆正。



第二步：安装新的方向盘（如果你是换方向盘总成）

或者安装新的定速开关及线束（如果你是单升级定速功能）

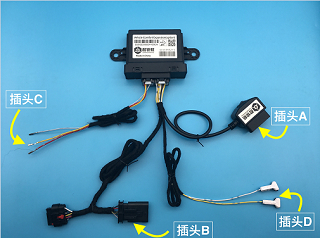

下面开始安装线路：下图为线路接线总体说明：

请注意:安装线路时，建议断电或者把钥匙取下来。



第三步：

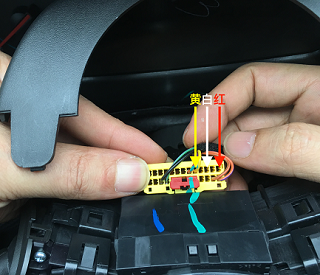

取下方向盘气囊线圈后面的黄色插头。安装线路(上图所示插头c）

如果你只增加定速功能，安装2根线:白线和黄线

如果你是增加定速和多媒体功能，安装3根线 ：白线，黄线，红线



安装线路时请注意：

1：如果原车插黄线的位置已经有线了，就把原来的线取出来，用胶布包好。

2：黄色的插头侧面有一个黑色的卡扣，要把卡扣拔出来一点，线才能安装到位。



第四步：（如果你是安装单定速功能，不需这步，直接看第五步即可）

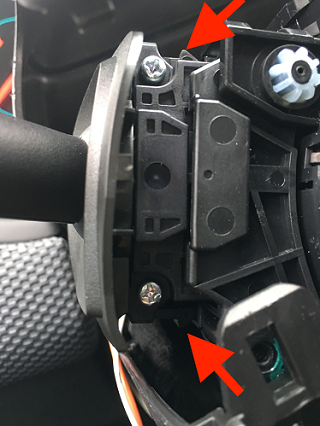

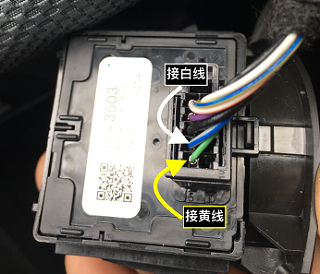

取下转向开关，同时压住开关上下两个卡扣，即可取出转向开关。

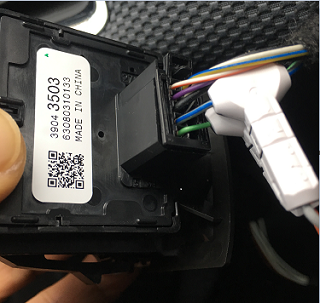

取下转向灯开关后，安装插头D，使用并线卡，不需要破线。





插头D安装好后是这样子的

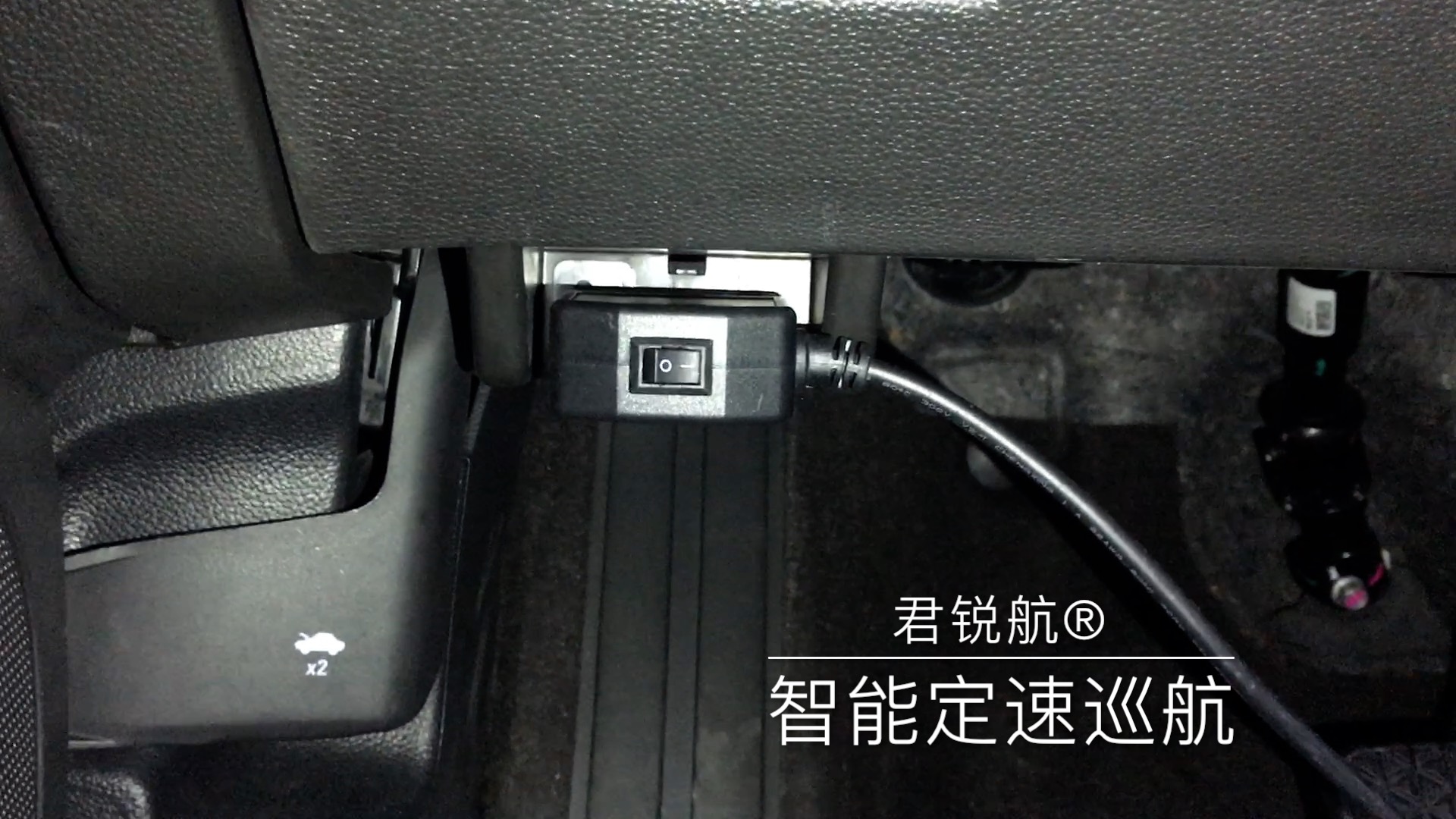

第五步：安装插头A（OBD插头)



第六步：安装插头B

请再确认一下，钥匙已经取下来了，或者电瓶是断电的状态。

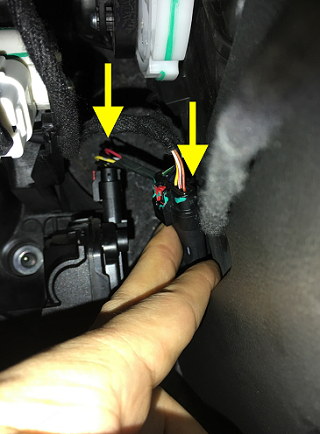

取下原车油门踏板上方的插头，安装到转接插头上。

将所有线路安装好后，进行测试。

测试条件：

1：发动机熄火，钥匙打在ON档。

2：松开手刹（请注意防止车辆溜车）。

3：变速器挂入D档（手动变速器请挂空档）。

测试说明：定速主机上有一个指示灯。当上述条件满足时，指示灯应该常亮。表示正常 。

1：按下方向盘上的开关，指示灯闪烁一次，松开开关时指示灯再闪烁一次，表示开关线路正常。

2：踩下刹车，指示灯一直闪烁，松开刹车，指示灯常亮。

3：挂入N档，指示灯一直闪烁，挂入D档，指示灯常亮。（AT)

4：拉起手刹，指示灯一直闪烁，松开手刹，指示灯常亮。

5：踩下离合，指示灯一址闪烁，松开离合，指示灯常亮。(MT)



以上测试完成后，可以将所有部件装回原位，准备路试。

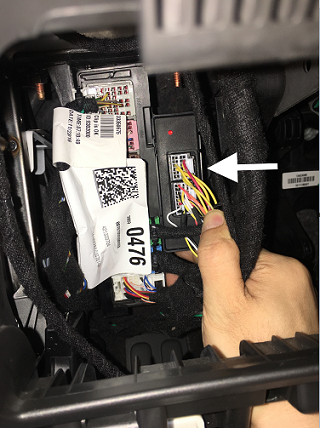

模块建议用扎带固定在保险丝盒侧面。

定速巡航使用的一般性说明：

1：车速大于40KM。才可以使用定速巡航。

2：你可以将定速设定在40~130KM之间。

3：如果车速小于35KM，或者车速大于140KM，将取消定速巡航。

4：在冷雪或易打滑路面，不能使用定速巡航。

5：请您遵守交通规则，不要超速行驶。



感谢您对 君锐航® 产品的支持，如果有其它安装及使用的问题，请随时与我们的技术人员联系。
